化工防爆區管道電伴熱系統應用說明
一、適用工況
化工裝置防爆區劃內工藝水、物料輸送管線、閥門、罐體支管，環境存有易燃易爆氣體、揮發性可燃介質，依靠防爆型電伴熱補充散熱，防止介質凝固、管線凍堵，滿足工藝輸送溫度要求。
二、產品選型要求
1. 自限溫防爆伴熱帶
普通中小型管線防凍選用防爆認證自限溫伴熱，產品具備防爆結構，本體護套耐化工溶劑侵蝕，敷設允許少量交叉重疊，適配管件異形部位。
2. 恒功率防爆伴熱帶
長距離管線、需要恒定供熱維持介質溫度的工況選用防爆恒功率伴熱，輸出熱量穩定，不可重疊鋪設，避免局部過熱。
3. 高溫工況管線
管壁溫度偏高的工藝管道選用礦物絕緣防爆伴熱，耐高溫、抗機械磕碰，適配高溫防爆場所。
所有伴熱帶及配套附件需取得對應防爆合格證，防爆等級匹配現場防爆分區。
三、配套防爆配件規范
電源盒、中間接線盒、終端封頭、二通/三通接線器件均選用同防爆等級防爆配件，禁止普通非防爆配件混用；接線腔內部填充密封填料，阻隔可燃?xì)怏w進入接線腔體。
四、現場安裝工藝

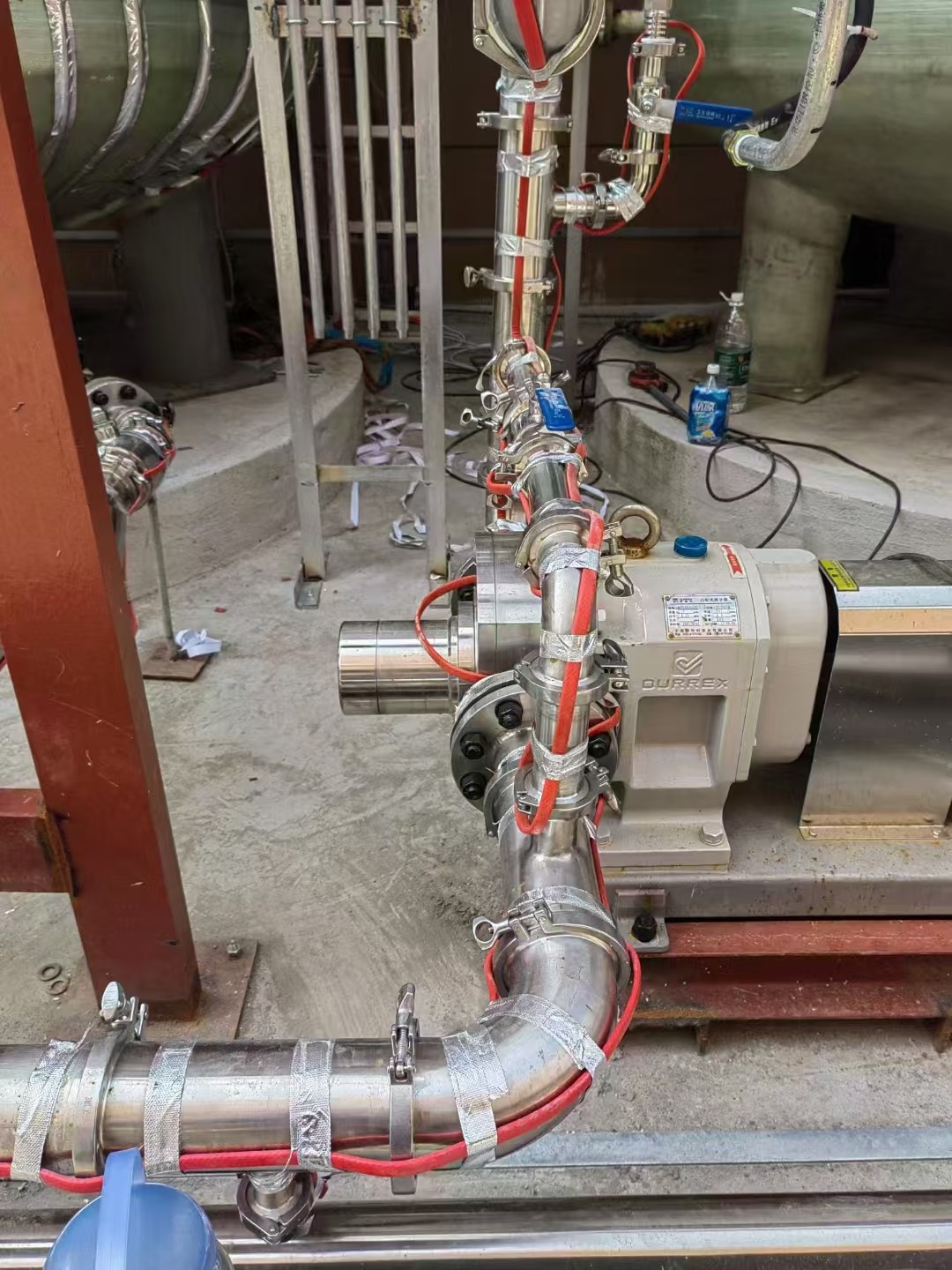

1. 管道外壁清理油污、銹跡，伴熱帶貼合管壁，鋁箔膠帶全覆蓋粘接，優化導熱效果，阻燃扎帶固定線纜，禁用鐵絲捆扎劃傷護套。
2. 法蘭、過濾器、儀表接管等散熱損耗大的構件，額外增加伴熱帶鋪設長度，補償散熱損失。
3. 伴熱線路避開高溫?zé)嵩?、設備排氣口，遠離腐蝕性液體滴落點位。
4. 布線避開易燃易爆物料堆積區，電纜走線規整，預留管線熱脹冷縮伸縮余量。
五、保溫與外護施工
伴熱帶鋪設驗收合格后，包覆阻燃型保溫材料，外層加裝防雨防腐蝕外護層，減少熱量損耗，隔絕化工氣體、雨水腐蝕伴熱帶。
