（ZR-KX-HS-F46F46P1 1×2×1.5）補償導線
1. 前綴與分度號
- ZR：阻燃（C類，可做B/A）
- KX：K分度熱電偶延長型（鎳鉻-鎳硅，匹配K型熱電偶）
- H：耐熱用（非普通70℃級）
- S：精密級（精度高于普通級）
2. 絕緣/護套/屏蔽
- F46：聚全氟乙丙烯（FEP），耐溫**-40℃～200℃**，耐油耐酸堿、抗老化
- F46：同樣F46護套
- P1：鍍錫銅絲編織總屏蔽（抗電磁干擾）
3. 規格（1×2×1.5）
- 1：1組對絞
- 2：每組2芯（正/負極）
- 1.5：每芯標稱截面積1.5 mm2（多股軟銅）
二、參數
- 長期工作溫度：-40℃～200℃（F46特性）
- 導體：多股軟銅（第5類），正/負極分色（紅/黑）
- 絕緣/護套：F46（FEP），耐油、耐化學、耐候
- 屏蔽：鍍錫銅絲編織（P1），屏蔽率≥85%
- 阻燃：單根垂直燃燒，符合GB/T 18380
- 彎曲半徑：≥6×電纜外徑（固定/移動均可）

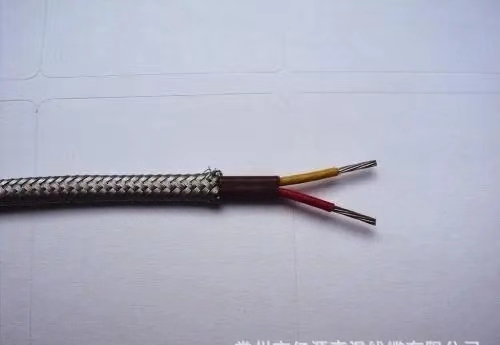

三、結構示意
1. 多股軟銅導體（1.5 mm2）
2. F46絕緣（分色）
3. 2芯對絞（正/負）
4. 鍍錫銅絲編織總屏蔽（P1）
5. F46外護套
6. 整體阻燃
